WNGG 060408-FMS LC415ZProdukt
Artikelnummer
6411840
Wendeschneidplatte zum Drehen, Innen & Außen

Diese verschleißfeste Sorte, ist speziell für Superlegierungen und hochfeste Stähle geeignet. Sie kann auch auf herkömmlichen rostfreien Stählen eingesetzt werden.
Eine sehr scharfe Schneidkantenausführung bei der FMS Geometrie, garantiert einen sehr einfachen Schnitt, und somit optimal für schwer zerspanbare Materialien. Genaue Anwendungsdetails finden Sie in Produktdaten.

Produktdaten

Spanformer

Bezeichnung des Spanformers (z.B.: MP= Mittlere Bearbeitung Stahl, RKH= Schruppbearbeitung Guss HFC, FMP= Fein-u. mittlere Bearbeitung Stahl,...)

FMS
Sorte

Bezeichnung der Schneidstoffsorte (z.B: BCP25M, BCK20M, BCP20T, etc.)

LC415Z
Min. Liefermenge

Die Mindest-Liefermenge muss für eine Bestellung erfüllt sein.

10
System

Bezeichnung des Werkzeugsystems.

Drehen-ISO
S1 Haupt

S – Superlegierungen, S1
Materialklassifizierung:

3.7024 (Ti99.5)
3.7025x (Ti99.8)
3.7034 (Ti99.7)

25 - 65
S2 Haupt

S – Superlegierungen, S2
Materialklassifizierung:

3.7115.1 (TiAl5Sn2.5)
3.7124 (TiCu2)
3.7164 (TiAl6V4)
3.7165 (TiAl6V4)
3.7174 (TiAl6V4Sn2)

20 - 50
S3 Haupt

S – Superlegierungen, S3
Materialklassifizierung:

1.3912 (D1)
1.3926 (FeNi48)

30 - 70
S4 Haupt

S – Superlegierungen, S4
Materialklassifizierung:

2.4375 (NiCu30Al3Ti)
2.4642 (NiCr30Fe)
2.4665 (NiCr22Fe18Mo)
2.4668 (NiCr19Fe19Nb5Mo3)
2.4669 (NiCr15Fe7Ti2Al)
2.4858 (NiFe30Cr21Mo3)
2.4819 (NiMo16Cr15W)
2.4856 (NiCr22Mo9Nb)

15 - 50
Eckenwinkel [EPSR]80
Schneidkantenlänge [L]6.5
Eingeschriebener Kreis [IC]9,52
Schneidkantenhöhe [S]4.76
Eckenradius [RE]0.8
Schneidplattenausführung (R / N / L) [IH]

Ausführung der Wendeschneidplatte

R= Rechts schneidende Wendeschneidplatte

L= Links schneidende Wendeschneidplatte

N= für beide Schneidrichtungen

N
Schneidplattenhöhe [S1]4.86
Schneidstoff [GRADE]

Bezeichnung der Schneidstoffsorte (z.B: BCP25M, BCK20M, BCP20T, etc.)

LC415Z
Beschichtung [COATN]

Bezeichnung der Beschichtung.

PVD
Norm [NSM]

Gibt an zu welcher Norm das Produkt zählt.

DIN-4000-76
H1 Neben

H – gehärtete Werkstoffe, Hartguss, H1
Materialklassifizierung:

1.2343 52HRC (X38CrMoV5-1)
1.2767 54HRC (45NiCrMo16)

15 - 40
M1 Neben

M – Rostfreier Stahl, M1
Materialklassifizierung:

1.4301 (X5CrNi18-10+F3:F21A3F3: F23F3:F24A3F3:F23F3:FF3:F24)
1.4305 (X8CrNiS18-9)
1.4401 (X5CrNiMo17-12-2, X4CrNiMo17-12-2, X5CrNiMo18-10)
1.4404 (X3CrNiMo17-12-2)
1.4541 (X6CrNiTi18-10)
1.4571 (X6CrNiMoTi17-12-2)
1.4841 (X15CrNiSi25-20)
1.4958 (X5NiCrAlTi31-20)

100 - 180
M2 Neben

M – Rostfreier Stahl, M2
Materialklassifizierung:

1.4362 (X2CrNiN23-4 (Ally 2304))
1.4462 (X2CrNiMoN22-5-3)
1.4501 (X2CrNiMoCuWN25-7-4)
1.4871 (X53CrMnNiN21-9)
1.4310 (X9CrNi18-8, X10CrNi18-8)

70 - 160
Beschichtung

Beschichtungsart CVD oder PVD.

Hyperlox
Plattengröße

Die Größe der Platte wird in Millimeter angegeben.

WNGG 0604
Schneidenanzahl/WSP

Anzahl der verwendbaren Schneiden je Wendeschneidplatte.

6
Plattentype

Die Plattentype beschreibt die Form der Platte.
Beispiel: CNMG, DCMT, XCMT etc.

WNGG

2D Zeichnung

2D Zeichnung
Optionale 2D Zeichnung

Kontaktformular

Sie haben eine Frage?
Ihr Kontakt für Zerspanung:

Ihr Kontakt für Zerspanung:

Boehlerit Service+43 (3862) 300-0[email protected]

Passende Produkte

Drehen

MWLNL 2525M06Produkt

MWLNL 2525M06

Bestell-Nr.
6406130
MWLNL 3225P06Produkt

MWLNL 3225P06

Bestell-Nr.
6406133
MWLNR 2020K06Produkt

MWLNR 2020K06

Bestell-Nr.
6406136
MWLNR 2525M06Produkt

MWLNR 2525M06

Bestell-Nr.
6406139
MWLNR 3225P06Produkt

MWLNR 3225P06

Bestell-Nr.
6406142
PWLNL 2020K06Produkt

PWLNL 2020K06

Bestell-Nr.
6406420
PWLNL 1616H06Produkt

PWLNL 1616H06

Bestell-Nr.
6406419
PWLNL 1616H06-IK G1/8Produkt

PWLNL 1616H06-IK G1/8

Bestell-Nr.
5107075
PWLNL 2525M06Produkt

PWLNL 2525M06

Bestell-Nr.
6406422
PWLNR 1616H06Produkt

PWLNR 1616H06

Bestell-Nr.
6406425
PWLNR 1616H06-IK G1/8Produkt

PWLNR 1616H06-IK G1/8

Bestell-Nr.
5107074
PWLNR 2020K06Produkt

PWLNR 2020K06

Bestell-Nr.
6406426
PWLNR 2525M06Produkt

PWLNR 2525M06

Bestell-Nr.
6406428

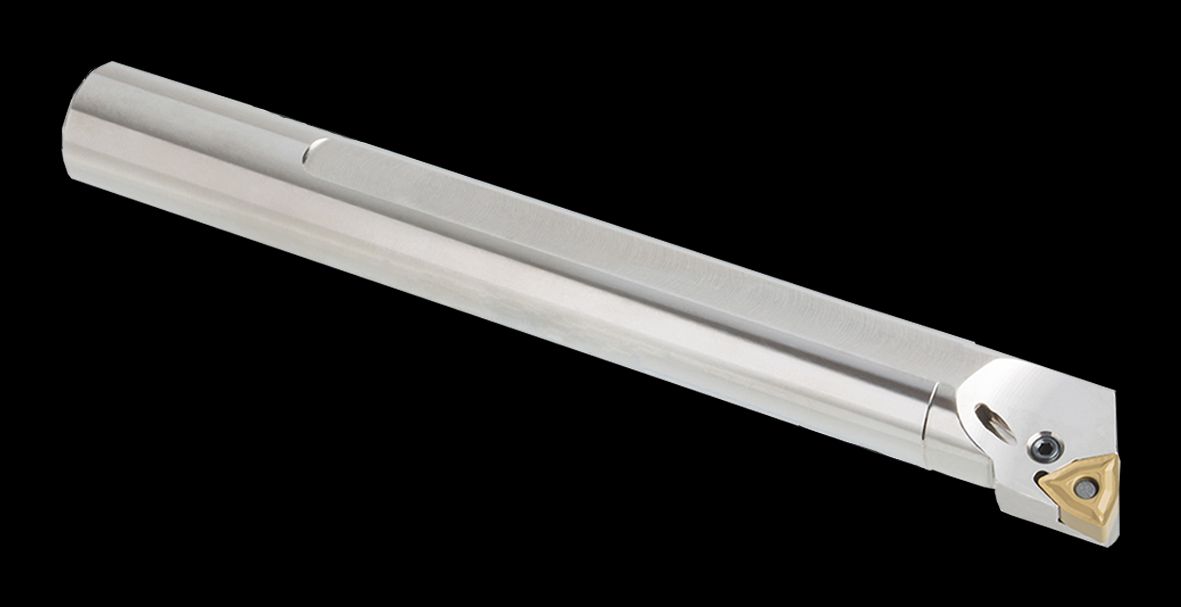

A16M-PWLNL 06Produkt
